Pomimo, że rękawica jak i odczyty oraz przekazywanie danych do PC są w trakcie przygotowań, to nie mogło zabraknąć prezentowanej w pierwszym poście projektowym aplikacji okienkowej, prezentującej w czytelny i ładny sposób zbierane odczyty

Aplikacja została napisana przy użyciu narzędzi i języków:
"QT", "C++", "Designer", "MakeFile", "Qmake", "QRC" .


Kolejno ikony menu służą do:
Połączenia, Rozłączenia, Test Syntetyczny(uruchamia losowe dane bez podłączenia - debug), Informacje, Wyjście

Obrazki:
Lewa ręka wizualizuje siłę nacisku na paliczki (koła), oraz siłę zgięcia (elipsy). Zmienia kolor od zielonego przez pomarańczowy-czerwony do brązowego.
Prawa reka pokazuje osie obrotu (możliwe, że przy testach okaże się potrzeba 3 oś akcelerometru)

Przyciski:
Służą do wyzwalania drgań na paliczkach

Paski postępu:
Pokazują w wartościach 0-100% siłę nacisku na paliczkach

Wykresy:
Dwa pod ręka pokazują: "siłę" nacisku oraz zgięcia w czasie, trzeci zaś przebiegi z akcelerometru w czasie. Wykresy dowolnie można przesuwać oraz przybliżać zaznaczając poszczególny wykres

Status oraz logi:
Białe duże okno pokazuje systemowe logi do debuggowania oraz informacji tak samo jak pasek statusu na samym dole

Okno połączeniowe:
Po naciśnięciu przycisku połączeniowego pojawia się nowe okno, gdzie do wyboru są opcje szeregowego portu wirtualnego

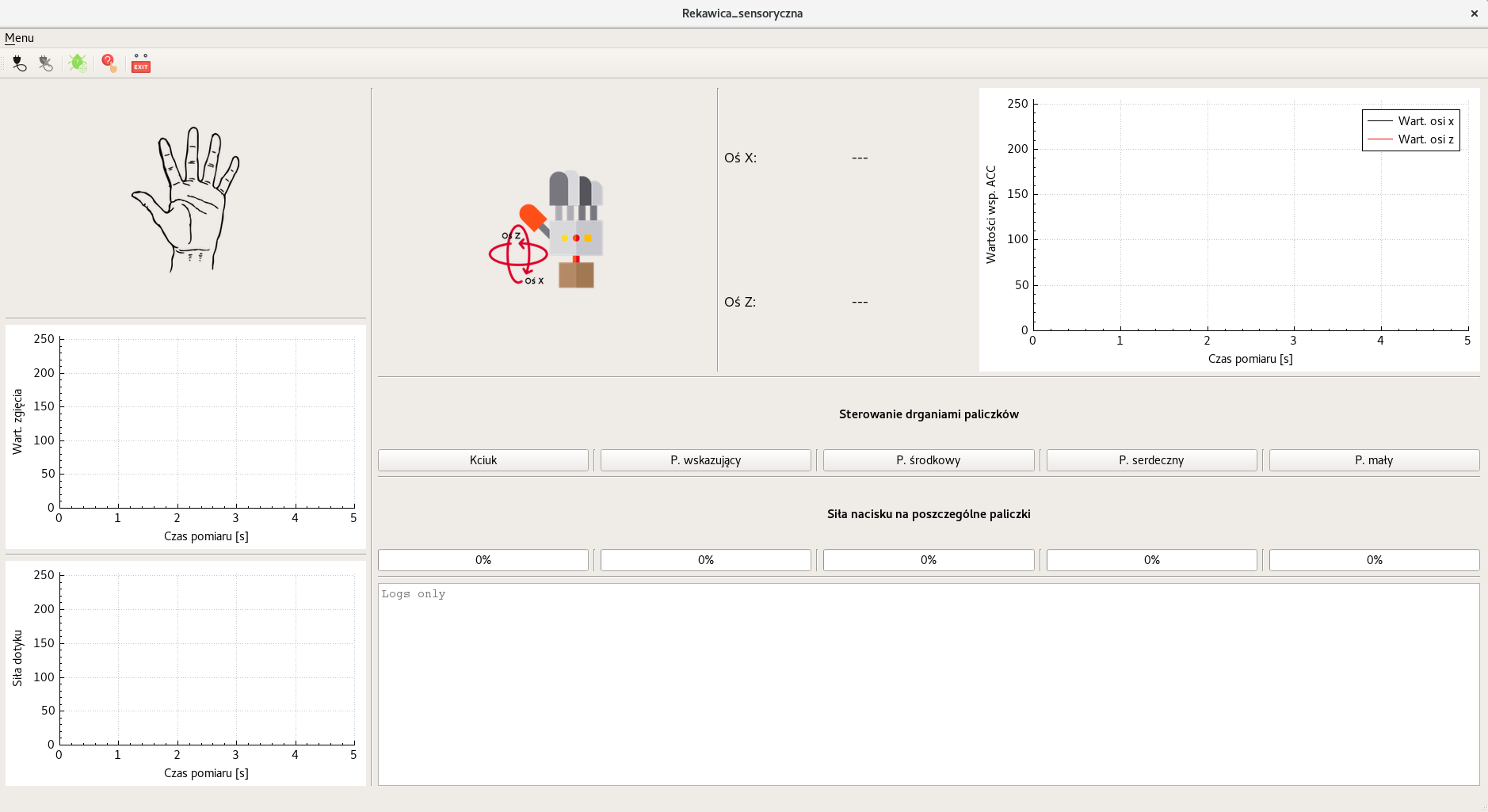

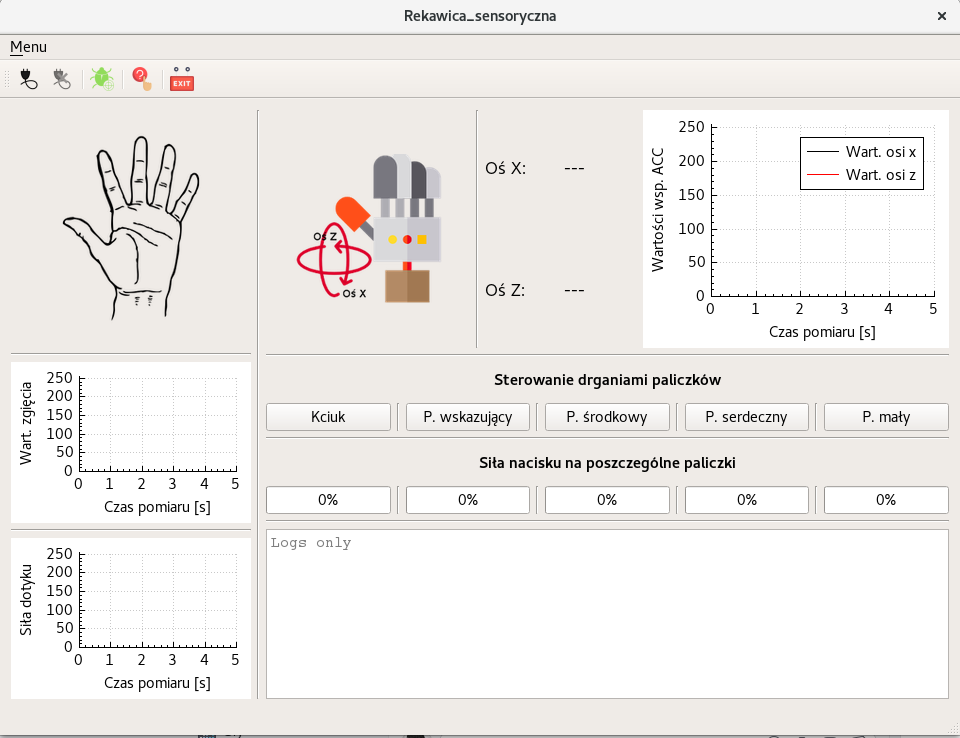

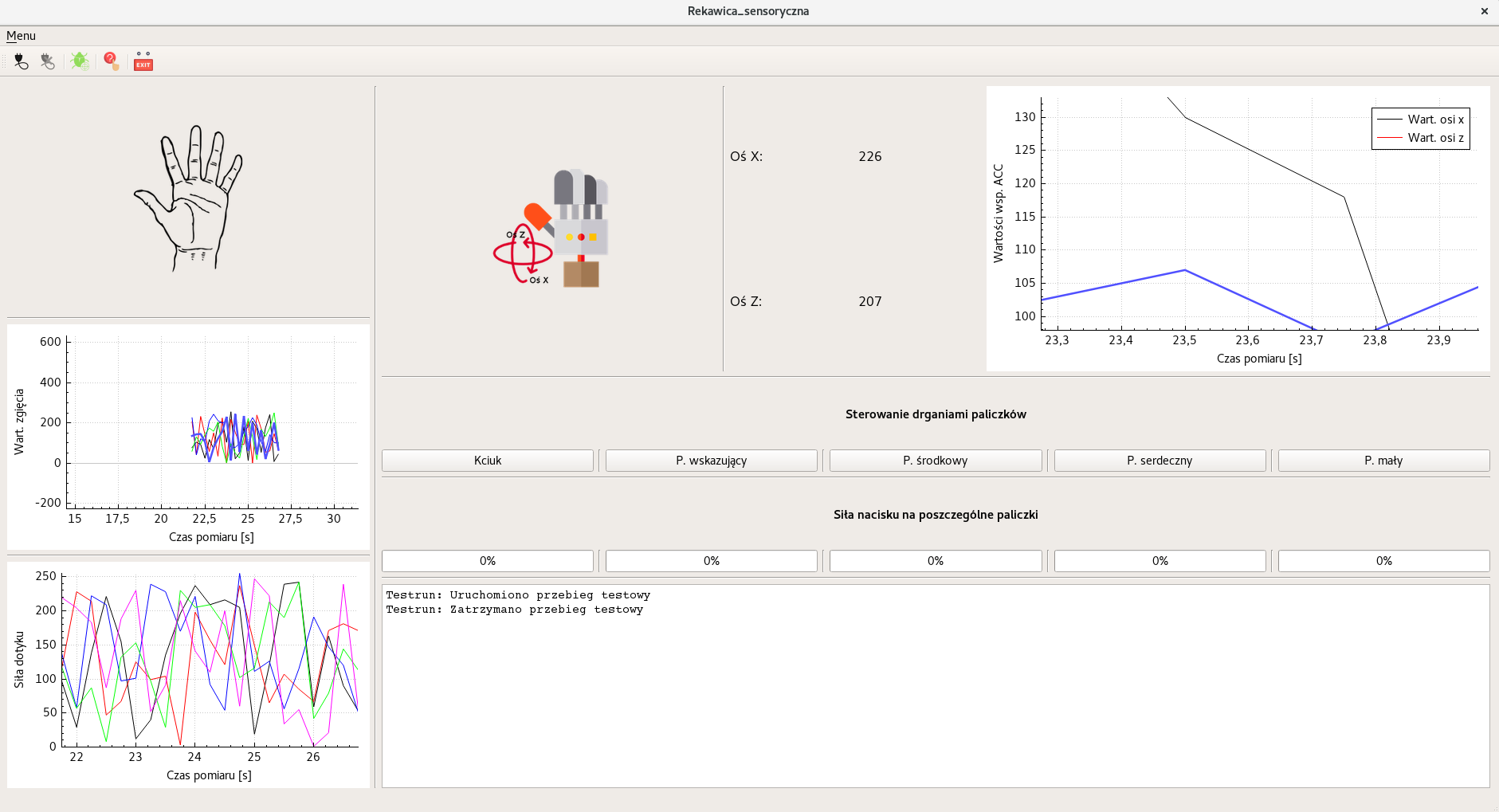

Poniżej zdjęcia opisywanej aplikacji w formie małego okna oraz 3 dużych, brakuje okna (Dialogu) połączeniowego poprzez szeregowy port wirtualny
